Кабели КАСГЭфЭфВКВ 16х2х0,6

Обозначение маркировки кабеля КАСГЭфЭфВКВ 16х2х0,6:

К - Кабель
А - Автоматизации
С - Систем управления
Г - Гибкий (многопроволочная проводник)
Эф - отдельный экранирующий слой для каждой жилы из алюмолавсановой ленты
Эф - экран, защищающий от электромагнитных помех из алюмолавсановой ленты
В - внешний слой, произведенных из поливинилхлоридного полимерного пластиката черного цвета
К - Броня в виде оплетки из оцинкованных стальных круглых проволок диаметром 0,3 мм
В - защитная оболочка шлангового типа из ПВХ-полимера черного цвета
16 - число пар
2 - жилы скручены в пары
0,6 - диаметр токопроводящей жилы

Кабели для подключения ПЛК к распределённым системам управления, в том числе, с индивидуальным экранированием одиночной прокладки бронированные

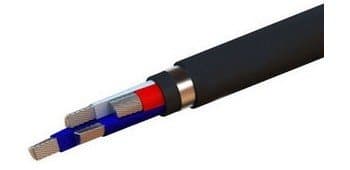

Строение кабеля КАСГЭфЭфВКВ 16х2х0,6:

Пары с многопроволочными медными лужеными жилами диаметром 0,60 мм (7х0,20 мм) или 0,78 мм (7х0,26 мм)
Полиолефиновая изоляция
отдельный экранирующий слой для каждой жилы из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Поверх индивидуального экрана – оболочка пары из ПВХ пластиката с цифровой или цветовой, или комбинированной кодировкой пары
защитный экран - алюмолавсановая лента и медный контактный проводник
внешний слой, произведенных из поливинилхлоридного полимерного пластиката. Броня в виде оплетки из оцинкованных стальных круглых проволок диаметром 0,3 мм
Вся конструкция заключена в защитная оболочка шлангового типа из ПВХ-полимера черного цвета.

Сфера использования КАСГЭфЭфВКВ 16х2х0,6

Симметричные кабели оснащены парами проводников с индивидуальными экранами и предназначаются для группового фиксированного прокладывания в комплексах промавтоматизации для подключения логических контроллеров с возможностью программированию (ПЛК) в распределенных управленческих системах (DCS) в условиях повышенных показателей электромагнитных EMI-помех.

Спецификация кабеля КАСГЭфЭфВКВ 16х2х0,6:

Соответствует требованиям нормативных документов «технического порядка, который регламентирует пожарную безопасность», в том числе установленным в ГОСТ Р 53315-2009 (п.5.2, ПРГО 1) по нераспространению горения при одиночной прокладке.
Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 –О1.8.2.3.4.
Эксплуатируется внутри и вне помещений, при наличии защиты от ультрафиолета и агрессивных погодных условий.
Допускается прокладка в грунтах I-III категорий.
Защищен от грызунов.
Электроспоротивление изоляционного покрытия жил при 20 °С, не менее, - 5000 МОм x км
Электрическая ёмкость, не более, - 102 нФ/км
рабочее электронапряжение, не больше, - 300 В
минимальный радиус изгибаниянияния – 10 (7 – допускается однократно) * Dн мминтервал эксплуатационных температур °С:
Монтаж от –10 до +50 С
использование от – 40 до + 70 С
период эксплуатации кабельного изделия КАСГЭфЭфВКВ 16х2х0,6 - 20 лет.
