Кабели КГМПЭмВнг(В)-LS 12х4

Обозначение маркировки кабеля КГМПЭмВнг(В)-LS 12х4:

К - Кабель
Г - Гибкий
М - Монтажный
П - изоляция - из безгалогеновой полимерной композиции
Эм - экран, защищающий от электромагнитных помех - из медных луженых проволок, выполненный в виде оплетки.
Внг(В)-LS - внешний слой состоит из ПВХ композиции, повышенной пожаробезопасности
12 - количество проводников
4 - сечение токопроводящих жил

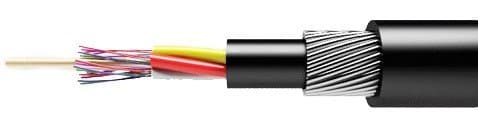

Строение кабеля КГМПЭмВнг(В)-LS 12х4:

1.Проводник - мягкие, медные проволоки третьего класса.
2. Изоляция - из безгалогеновой полимерной композиции.
3. Кабель, пара или тройка получены путем скрутки изолированных жил, шаг скрутки согласован.
4. Обмотка – полимерная лента, расположенная над защитным экранирующим слоем.
5. Сердечник – жилы с изоляционным покрытием, пары или тройки с экраном или без экрана повиты в сердечник.
6. Экран, защищающий от электромагнитных помех - из медных луженых проволок, выполненный в виде оплетки.
7. Внешний слой состоит из ПВХ композиции, повышенной пожаробезопасности.
Внешняя оболочка кабелей для пожаробезопасных цепей с индексом нг(В)-LS– синего колера

Сфера использования кабеля КГМПЭмВнг(В)-LS 12х4:

Используются для отправки информации в метрологических и измерительных устройствах, при подключении к неподвижным устройствам или группам приборов на постоянное напряжение не более 1 кВ и переменное напряжение не более 0,66 кВ с частотой 50 Гц. Могут применяться на территориях с повышенной взрыво – и пожароопасностью.

Спецификация кабеля КГМПЭмВнг(В)-LS 12х4:

Кабели предназначены для фиксированного монтажа силовых цепей и цепей управления, где требуется повышенная пожаробезопасность.
Используются при монтаже кабельных трасс в случае применения взрывозащиты вида «искробезопасная электроцепь i» в соответствии с ГОСТ Р 51330.10-99 с расчетным напряжение постоянного тока в пределах 375 В и переменного - в пределах 250 В с частотой не более 1 МГц, с проводниками из меди, прошедшими процесс лужения - - для монтажа кабельных трасс с применением взрывозащиты вида «искробезопасная электроцепь i» в соответствии с ГОСТ Р 51330.10-99 с расчетным напряжением в пределах 60 В переменного тока при частоте не более 1 мГц, либо постоянного тока в пределах 90 В.
При соблюдении температурного режима во время хранения и использования кабеля, материалы не выделяют опасных для человека и окружающей среды веществ.
Продукция с маркировкой нг(В)-LS – для монтажа группой в помещениях и специальных кабельных сооружениях внутренних электрических устройств, а также в общественных и жилых зданиях.
Кабели препятствуют распределению возгорания при прокладке в пучках.
Класс пожароопасности согласно ГОСТ Р 53315-2009 – П1.8.2.3.4
.Исполнение по климату УХЛ Т, согласно ГОСТ 15150-69 категория размещения 2-5.
Интервал при нагреве окружающего пространства от 45 °С до минус 50 °С.
Относительный показатель содержания влаги в воздухе до 98 % при нагреве до 35 °С.
Кабельные изделия могут прокладываться без предварительного нагрева в температурном диапазоне от -15 °С.
Минимальный радиус изгибаниянияния при прокладке - не меньше 6 нd.
Продолжительно разрешенная температура нагревания проводников 70 °С.
Светопроницаемость при задымлении в результате горения кабеля снижается не более чем на: - 60 %
гарантийный период работы – 2 года. Расчетный гарантийный срок начинается с момента ввода кабеля в эксплуатацию, но не позднее шести месяцев.с даты производства.
Срок эксплуатации кабеля КГМПЭмВнг(В)-LS 12х4 не меньше 20 лет, если соблюдаются эксплуатационные условия, а также требованию по перевозке и сохранению.
