Кабели КГМВЭПВлнг 19х2х1,5

Обозначение маркировки кабеля КГМВЭПВлнг 19х2х1,5:

К - Кабель
Г - Гибкий
М - Монтажный
В - изоляция - произведена из ПВХ пластиката
Э - экран, защищающий от электромагнитных помех – из специального композиционного вещества с оболочкой из фольги
П - Оплетка – из стальных проволок, подвергшихся процессу цинкования, диаметром 0,3 мм.
В - внешний защитный слой – из ПВХ пластиката устойчивого к возгоранию.
л - проводник - состоит нескольких мягких проволок, дополнительно прошедших процесс лужения
19 - число пар
2 - жилы скручены в пары
1,5 - диаметр токопроводящей жилы

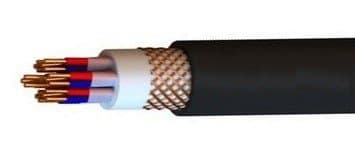

Строение кабеля КГМВЭПВлнг 19х2х1,5:

1.Проводник - состоит нескольких мягких проволок, дополнительно прошедших процесс лужения.
2. Изоляция - произведена из ПВХ пластиката.
3. Жилы с изоляционным покрытием скручиваются в кабель парами и тройками с согласованным шагом.
4. Обмотка – полимерная лента, расположенная над защитным экранирующим слоем.
5. Сердечник - жилы с изоляционным покрытием, пары или тройки с экраном или без экрана повиты в сердечник.
6. Поясной изоляционный слой - представлена лентой из полиэтилентерефталата.
7. Экран, защищающий от электромагнитных помех – из специального композиционного вещества с оболочкой из фольги. Экранирующее покрытие располагается металлической частью внутрь. Под экраном прокладывается пара меднолуженых контактных проволок номинального диаметра 0,32 – 0,5 мм.
8. Внутренний защитный слой - из полимерного ПВХ-пластиката повышенной пожаробезопасности.
9. Оплетка – из стальных проволок, подвергшихся процессу цинкования, диаметром 0,3 мм. Оплетка имеет плотность не меньше 70%.
10. Внешний защитный слой – из полимерного ПВХ со сниженными показателями горючести.

Сфера использования кабеля КГМВЭПВлнг 19х2х1,5:

предназначаются для передачи информационных потоков в контрольно-измерительной и регулировочной технике в частотных диапазонах до 1 МГц, для присоединения к неподвижным электроприборам, аппаратам, сборкам электрораспределительных устройств, которые рассчитаны на напряжение до 500\/660 В переменного электротока (50 Гц) или на постоянное электронапряжение до 750\/1000 В соответственно.
Условия эксплуатации и монтажа кабеля КГМВЭПВлнг 19х2х1,5:
Кабели предназначены для межприборного фиксированного монтажа при допустимой температуре нагрева токопроводящих жил до 70° С и для монтажа группой в кабельных сооружениях.
Класс пожароопасности согласно ГОСТ Р 53315-2009: - П1.8.2.3.4 для кабелей, препятствующих распространению возгорания при прокладке в пучках.
Вид исполнения по климату УХЛ и Т, 2-5 категории размещения согласно ГОСТу 15150-69Диапазон температуры окружающей среды от -50°С до +50°С
кабельные изделия стойки к влиянию относительных величин содержания влаги в воздухе до 98% при нагреве воздуха не более 35°С
эл. Сопротивление проводника постоянному току, определенное для длины 1000 м и температуры 20°С отвечает нормам ГОСТ 22483-77 при приеме и поставке:
- 245 Мом для продукции с проводниками расчетным сечением 0,5 мм2,
- 240 МОм для кабельных изделий с проводниками с номиналом сечения 0,75 мм2;
- на время работы и складирования более 100 МОм.
Оболочка кабельных изделий устойчива к деформированию с применением давления при нагреве 80 +/-2°С
минимальный радиус изгибаниянияния, 6 фактических внешних диаметров кабельного изделия
строительная протяженность - не меньше 150 м
гарантийный период работы – 2года
Срок эксплуатации кабеля КГМВЭПВлнг 19х2х1,5 не менее 25 лет
