Кабели КГПЭфП 1х2х1,2

Обозначение маркировки кабеля КГПЭфП 1х2х1,2:

К - Кабель
Г - проводник многопроволочная
П - изолирующий слой изготовлен из ПЭТ
Эф - Экран из алюмолавсановой ленты
П - Оболочка из светостабилизированного полиэтилена
1 - число пар
2 - жилы скручены в пары
1,2 - диаметр токопроводящей жилы

Кабели для промышленной сети ProfiBus-PA в соответствии со стандартом IEC 61158-2 и спецификациями ISA/SP50

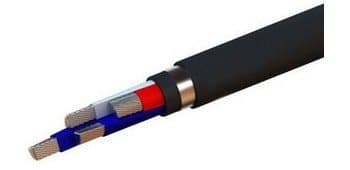

Строение кабеля КГПЭфП 1х2х1,2:

Пары с многопроволочными медными лужеными жилами диаметром 0,78 (7х0,26) мм
Изоляция из сплошного полиэтилена
экран, защищающий от электромагнитных помех из алюмолавсановой ленты с дренажным проводником
Оболочка светостабилизированного полиэтилена

Сфера использования КГПЭфП 1х2х1,2

Кабели симметричные для систем промышленной автоматизации технологических процессов и сетей передачи во взрывоопасных зонах, построенных в соответствии со стандартом PROFIBUS IEC 61158-2 и спецификациями ISA/SP 50 (Foundation Fieldbus).

Спецификация кабеля КГПЭфП 1х2х1,2:

Кабель эксплуатируется на открытом воздухе, в кабельных канализациях, коллекторах, частично затапливаемых помещениях
Кабели сертифицированы в системе ГОСТ Р, и имеют свидетельство о типовом одобрении Российского Морского Регистра Судоходства.
Электрическое сопротивление проводника постоянному току при нагреве 20°C, не более – 57,0 Ом/км
Электрическое сопротивление экрана постоянному току при нагреве 20°С, не более – 33,6 Ом/км
Электрическое сопротивление изоляции жил, при нагреве 20°С, не менее - 5000 МОм?км
Электрическая емкость пары (номинальное значение) – 76,0 пФ/м
Омическая асимметрия жил в паре, не более – 3,0 %
Волновое сопротивление при частоте 1 МГц – 100,0 Ом
Коэффициент затухания при частоте 1 МГц, не более – 4,0 дБ/100м
Мин. Радиус изгибания - 53 мм
интервал эксплуатационных температур °С:
использование от – 40 до + 70 С
период эксплуатации кабельного изделия КГПЭфП 1х2х1,2 - 15 лет.
