Кабели КВБбШв-ХЛ 10х4

Обозначение маркировки кабеля КВБбШв-ХЛ 10х4:

К - кабельное изделие контрольное
В - для изоляции проводников использован ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Шв - оболочка, представляющая собой выпресованный шланг-оболочка из полимерного ПВХ
ХЛ - исполнение по климату - холодостойкий (от -60 ? до +50?)
10 - количество проводников
4 - сечение токопроводящих жил

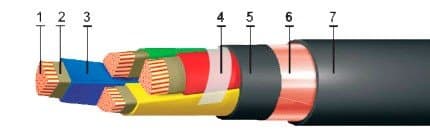

Строение кабеля КВБбШв-ХЛ 10х4:

1. Медная однопроволочная проводник круглой формы класса 1 по ГОСТ 22483;
2. Изоляция изготовленная из ПВХ пластиката.
3. Жилы с изоляционным покрытием скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
4. Бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования;
5. Внешний слой, материалом для которого послужил ПВХ пластикат;

Сфера использования кабеля КВБбШв-ХЛ 10х4:

Основное предназначение кабельных изделий - неподвижная прокладка для подвода переменного электротока 0,66 кВ (100 Гц) или постоянного электропитания 1 кВ к электроприборам, различным электроаппаратам, зажимным сборкам электрораспределительных приспособлений.

кабели используются для монтажа на открытом воздухе, в помещениях, каналах, туннелях, в земле (траншеях) в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических повреждений в ходе эксплуатации. Продукция не распространяет горение в случае одиночной прокладки (нормативы ГОСТа 12176-89).

период эксплуатации кабельного изделия КВБбШв-ХЛ 10х4:
При прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
При прокладке в помещениях, туннелях, каналах не менее 25 летИндекс ХЛ означает, что основная особенность конструкции - это применяемые материалы, обеспечивающие стойкость кабеля к воздействию пониженной температуры окружающей среды
