Кабели КВБбШвнг(A)Ц 7х4

Обозначение маркировки кабеля КВБбШвнг(A)Ц 7х4:

К - кабельное изделие контрольное
В - для изоляции проводников использован ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Швнг - защищающая оболочка в виде выпрессованного шланга из ПВХ пластиката устойчивого к возгоранию
Ц - Отличительная маркировка каждой жилы
7 - число проводящих ток жил
4 - сечение токопроводящих жил

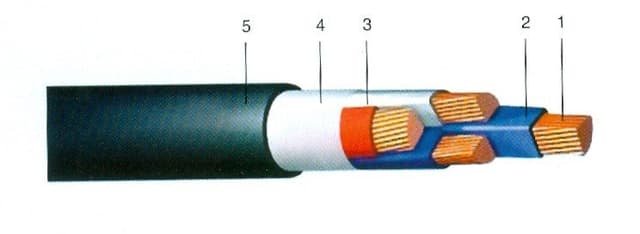

Строение кабеля КВБбШвнг(A)Ц 7х4:

1. Медная однопроволочная проводник круглой формы класса 1 по ГОСТ 22483;
2. Изоляция изготовленная из ПВХ пластиката.
3. Жилы с изоляционным покрытием скручены, в каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
4. Бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования;
5. Внешний слой, материалом для которого послужил ПВХ пластикат с пониженной горючести;

Сфера использования кабеля КВБбШвнг(A)Ц 7х4:

Кабели используются для стационарного подключения к электротехническим устройствам, соединению зажимов распределительных установок при расчётном напряжении, не превышающим 1000 В постоянного тока или 660 В переменного тока частотой не более 100 Гц.
Кабели используются для монтажа на открытом воздухе, в помещениях, каналах, туннелях, в земле (траншеях) в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических повреждений в ходе эксплуатации. Продукция не распространяет горение в случае одиночной прокладки (нормативы ГОСТа 12176-89).

период эксплуатации кабельного изделия КВБбШвнг(A)Ц 7х4:
- при прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
- при прокладке в помещениях, туннелях, каналах не менее 25 лет

Технические данные кабеля КВБбШвнг(A)Ц 7х4:
расчетное напряжение, В: 660
температура внешнего пространства при работе кабеля, °С: от -50 до +50
максимально разрешенная температура проводников во время работы, °С: +70
радиус изгибания бронированных кабелей при прокладке и монтаже без предшествующего нагревания
при нагреве окружающей среды не ниже -7°С, диам. кабеля не менее 10-ти

Кабели КВБбШвнг(A)Ц 7х4 предназначены для неподвижного присоединения к электрическим приборам, аппаратам, монтажа фиксаторов электро-распределительных приборов с расчетным переменным напряжением не более 660 В номинальной частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.

------------------------------------------------
Буква Ц в маркировке кабеля означает, что кабель изготовлен с отличительной маркировкой каждой жилы
