Кабели КВИС-25 1,5

Обозначение маркировки кабеля КВИС-25 1,5:

К - Кабель
В - Высоковольтный
И - Импульсный
С - Специальный
25 - Рабочее импульсное напряжение, кВ
1,5 - сечение токопроводящих жил

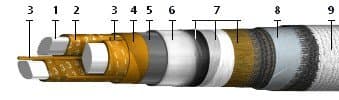

Строение кабеля КВИС-25 1,5:

Кабели предназначены для передачи единичных импульсов с амплитудой напряжения до 100 кВ и амплитудой тока до 100 кА. КВИС-Х:
КВИС - кабель высоковольтный импульсный специальный;
Х - номинальное импульсное напряжение (25, 50 и 100 кВ при
значении тока соответственно до 25, 50 и 100 кА).

Кабель состоит из одной изолированной жилы, скрученной меднопроволочные.
Поверх токопроводящей жилы наложена комбинированная изоляция: из фторопласта-2М (только для кабелей на расчетное напряжение 50 и 100 кВ) и из ПЭТ низкой плотности с промазкой между слоями кремнийорганической жидкостью.
Поверх изоляции наложен экранирующий слой, изготовленный в виде оплетки из медной проволоки номинальным диаметром 0,12; 0,15; 0,30 мм для кабелей на номинальное импульсное напряжение 25; 50; 100 кВ соответственно.
Коэффициент поверхностной плотности оплетки - не менее 90%.
Поверх экрана наложена оболочка из светостабилизированного полиэтилена низкой плотности.

Условия эксплуатации кабеля КВИС-25 1,5:

Диапазон температурных режимов использования кабелей от минус 60 до 85°С.
Пониженное атмосферное рабочее давление до 53 кПа (400 мм рт. ст.) и предельное давление до 12 кПа (90 мм рт. ст.).
Относительный показатель содержания влаги в воздухе до 98% при нагреве до 35°С.
Кабельные изделия отличаются стойкостью к синусоидальной вибрации, механического удара многократного и одиночного действия, линейного ускорения, акустического шума.
При нагреве кабелей на номинальное импульсное напряжение 50 и 100 кВ свыше 200°С и сжигании отходов этих кабелей, содержащих фторопласт-2М, выделяются токсические газы. Необходимо принять меры защиты.
Минимальный радиус изгибаниянияния кабеля на импульсное напряжение: 25 кВ - 43 мм
Кабели изготовляются в климатическом исполнении УХЛ.
Кабели соответствуют требованиям ТУ 16-705. 111-79.

Технические характеристики кабеля КВИС-25 1,5
эл. Сопротивление проводника постоянному току, определенное для длины 1000 м и температуры 20°С, Ом, не менее:
- в процессе приемки и отгрузки при номинальном импульсном напряжении: 25 кВ - 11,90
- на период работоспособности и сохранения при номинальном импульсном напряжении: 25 кВ - 14,28
напряжение при испытаниях постоянного тока в процессе приемки и отгрузки, кВ, при номинальном импульсном напряжении: 25 кВ - 35
напряжение при испытаниях переменного электротока на частотах 50 Гц, кВ: в процессе приемки и отгрузки при номинальном импульсном напряжении: 25 кВ - 10 на период работоспособности и сохранения при номинальном импульсном напряжении: 25 кВ - 8
Индуктивность (расчетное значение), мкГн/м, при номинальном импульсном напряжении: 25 кВ - 0,15
наименьший период наработки кабелей, число импульсов - 5
Минимальный срок сохраняемости кабелей, лет - 12
наименьший период эксплуатации кабеля КВИС-25 1,5 - 12 лет
95-процентный ресурс кабелей, число импульсов - 10
