Кабели КВВГз-ХЛ 37x2,5

Обозначение маркировки кабеля КВВГз-ХЛ 37х2,5:

К - Контрольный
В - для изоляции проводников использован ПВХ пластикат
В - внешний слой, материалом для которого послужил ПВХ пластикат
Г - без защитной оболочки
з - заполнитель - ПВХ пластикат
ХЛ - исполнение по климату - хладостойкое (от -60°С до +50°С)
37 - количество проводников
2,5 - сечение токопроводящих жил

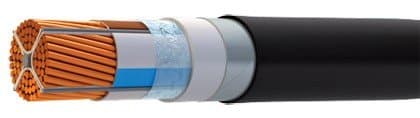

Строение кабеля КВВГз-ХЛ 37х2,5:

1. Проводник - изготовлен из меди, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляционный слой - произведен из ПВХ пластиката (ПВХ).
3. Скрутка - жилы с изоляционным покрытием повиты. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.4. Заполнение - из ПВХ пластиката.
5. Оболочка - защитный слой поливинилхлоридного полимерного пластиката.

Сфера использования КВВГз-ХЛ 37х2,5:

Предназначаются для стационарного подключения к электросетям электроприборов, аппаратов, сборок зажимов электрораспределительных устройств, которые рассчитаны на напряжение до 660 В переменного электротока (100 Гц) или на постоянное электронапряжение до 1000 В соответственно.

Спецификация кабеля КВВГз-ХЛ 37х2,5:

Применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели и необходимости защиты электрических цепей от влияния внешних электрических полей.
Не позволяют возгоранию распространяться при одиночном монтаже (нормативы ГОСТа 12176-89).
Устойчивы к монтажным изгибаниям.
- Рабочая температура внешнего пространства: от -60°С до +40°С
- относительное содержание влаги в воздухе при температурном режиме +35°С: 98%
- Номинальная толщина изоляции для проводников сечением:
0.75 - 2.5 мм2 - 0.6 мм
4 - 6 мм2 - 0.7 мм
10 мм2 - 0.9 мм
- радиус изгибания небронированных кабелей с медными жилами при прокладке при нагреве окружающей среды не ниже 0°С составляет:
для кабелей наружным диаметром до 10 мм включ.: не менее 3-х диаметров кабельного изделия
для кабелей наружным диаметром 10 - 25 мм включ.: не менее 4-х диаметров кабельного изделия
- радиус изгибания небронированных кабелей при прокладке и монтаже без предварительного нагрева при нагреве окружающей среды не ниже, чем - 15°С: не менее 6-ти диаметров кабельного изделия
строительная протяженность кабеля должна быть не менее 150 м.
Кабели стойки к воздействию пониженной температуры окружающей среды до –60°С и к изменению температуры от –60°С до +40°С.
Кабели изготовляют в климатическом исполнении ХЛ категорий размещения 1-5.

период эксплуатации кабельного изделия КВВГз-ХЛ 37х2,5 - при условии соблюдения потребителем правил монтажа, утвержденных в установленном порядке, условий эксплуатации и хранения должен быть не менее 15 лет, а при прокладке в помещениях, туннелях, каналах-25 лет.
