Кабели МКПАБп 7х4х15+5х2х0,7+1х0,7

Обозначение маркировки кабеля МКПАБп 7х4х15+5х2х0,7+1х0,7:

М - Магистральный
К - Кабель
П - изолирующий слой изготовлен из ПЭТ
А - слой алюминия
Б - бронепокров, изготовленный из двух прочных стальных лент
п - В подушке под бронепокровом есть защитный ПЭТ-шланг
7 - число простейших пучков (четверок)
4 - проводники повиты четверками
15 - диаметр токопроводящей жилы в пучке
5 - количество дополнительных пар
2 - жилы скручены в пары
0,7 - диаметр токопроводящей жилы в пучке
1 - экстра-жила
0,7 - диаметр дополнительной жилы

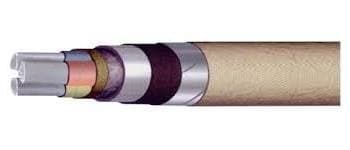

Строение кабеля МКПАБп 7х4х15+5х2х0,7+1х0,7:

1.Проводник - изготовлен из меди однопроволочная диаметром 1,05 и 0,7 мм.
2. Изоляция - кордельно-трубчатая полиэтиленовая жил диаметром 1,05 мм., сплошная полиэтиленовая жил диаметром 0,70 мм., прерывистая полиэтиленовая контрольной жилы диаметром 0,70 мм.
3. Пары - 2 жилы диаметром 0,7 мм с изоляцией разного цвета скручены вместе.
4. Скрученная звездная четверка (группа) - 4 жилы диаметром 1,05 мм с изоляцией разного цвета скручены вместе.
5. Сердечник - четверки, пары и контрольная жила скручены вместе. Количество четверок - 4, 7, 14; пар - 1 или 5.
6. Поясная изоляционный слой - изготовлен из ПЭТовые и бумажные ленты.
7. Оболочка - алюминиевая или свинцовая.
8. Защищающая оболочка типа Бп, Шп, БпШп по ГОСТ 7006-72 в зависимости от условий эксплуатации.

Сфера использования кабеля МКПАБп 7х4х15+5х2х0,7+1х0,7:

Предназначен для прокладки вдоль электрифицированных железных дорог, устройств вводов. Высокочастотные четверки уплотняются системами К-60. Эксплуатируется при нагреве окружающей среды от -30° C до +40° C.Функциональное напряжение цепей кабелей до 430 В постоянного тока или до 300 В переменного тока.

Спецификация кабеля МКПАБп 7х4х15+5х2х0,7+1х0,7:

Рабочая температура внешнего пространства: от -30° C до +40° C
расчетная частота: диапазон рабочих частот до 250 кГц
Электрическое сопротивление ТПЖ: при нагреве +20°С: с диаметром 0.90 мм, не более 28.5 Ом/км
при нагреве +20°С: с диаметром 1.20 мм, не более 16.0 Ом/км
Электрическое сопротивление изоляции жил: при нагреве +20°С, не менее 10000 МОм·км
Рабочая ёмкость: не более 24 нФ/км
нормированная (строительная) длина продукции: 500±10 м
1000±15 м
период эксплуатации кабельного изделия МКПАБп 7х4х15+5х2х0,7+1х0,7 в помещениях, каналах, туннелях - 30 лет
