Кабели СБПАКпШп 9х1

Обозначение маркировки кабеля СБПАКпШп 9х1:

Сб - для сигнализации и блокирования
П - изоляционный слой проводника выполнен из ПЭТ
А - слой алюминия
К - Броня из стальных круглых оцинкованных проволок
п - В подушке под бронёй имеется выпрессовынный шланг из ПЭТ
Шп - защитная оболочка-покров в виде особого шланга из выпрессованного ПЭТ
9 - число проводящих ток жил
1 - сечение токопроводящих жил

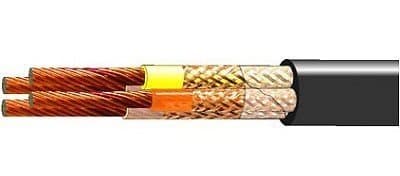

Строение кабеля СБПАКпШп 9х1:

1. Проводник - изготовлен из мягкой медной проволоки
2. Изоляционный слой - изготовлен из ПЭТ
3. Оболочка - впрессованная алюминиевая или свинцовая
4. Защитная оболочка - светостабилизированный полиэтилен
5. Броня из круглых оцинкованных проволок
6. Защищающий шланг из светостабилизированного полиэтилена.

Сфера использования СБПАКпШп 9х1

Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.

Спецификация кабеля СБПАКпШп 9х1:

Кабели предназначены для прокладки через горные, судоходные и сплавные реки, болота, глубиной до 2 метров, а также в грунтах, подверженных мерзлотным деформациям и при наличии больших растягивающих усилий, в районах, характеризующихся повышенным электромагнитным влиянием.
Вид исполнения по климату УХЛ и Т, 2, 3, 5.
Температура внешнего пространства при работе: от - 40°С до + 60°С
Повышенная относительный показатель содержания влаги в воздухе при нагреве до +35°С: 98%
Прокладка производится при нагреве воздуха: от -10°С
радиус изгибанияния кабельных изделий при монтаже и прокладывании: не меньше 15 внешних диаметров кабельного изделия
напряжение при испытаниях: при частоте тока 50 Гц между жилами в течение 1 мин: 2500 В
Рабочая емкость при переменном токе частотой 1000 Гц:
- пар кабелей парной скрутки: не более 70 нФ/км
- жил кабелей с одиночными жилами: не более 120 нФ/км
сопротивление проводников постоянному току при нагреве +20°С с диаметром проводников 0.9 мм: не больше 28,8 Ом/км;
Электрическое сопротивление изоляции ТПЖ: не менее 4000 МОм*км;
строительная протяженность кабеля: более 300 м
период эксплуатации кабельного изделия СБПАКпШп 9х1 - 20 лет.
