Кабели ТППэпБбШп-Z 5х2х0,5

Обозначение маркировки кабеля ТППэпБбШп-Z 5х2х0,5:

Т - Телефонный
П - изолирующий слой изготовлен из ПЭТ
П - внешний полиэтиленовый слой
эп - Экран из ленты, изготовленной из алюмополимера,
Б - Броня
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Шп - защитная оболочка-покров в виде особого шланга из выпрессованного ПЭТ
Z - Броня из гофрированной стальной ленты, плакированной полимерными материалами с двух сторон
5 - число пар
2 - жилы скручены в пары
0,5 - диаметр токопроводящей жилы

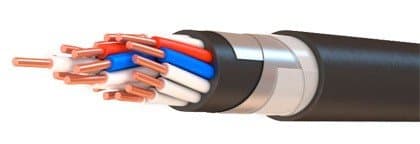

Строение кабеля ТППэпБбШп-Z 5х2х0,5:

1. Проводник из медной мягкой круглой проволоки.
2. Изоляция - сплошная полиэтиленовая;
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Поясной изоляционный слой – ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные.
8. Слой гидрофобного заполнителя поверх поясной изоляции.
9. Экран – алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
10. Внешний полиэтиленовый слой.
11. Защищающая оболочка типа БбШп:
- броня – из гофрированной стальной ленты, плакированной полимерными материалами с двух сторон с минимальной толщиной стального слоя 0.1 мм, наложенная продольно с перекрытием.
- наружный защищающий шланг из ПЭТ

Сфера использования кабеля ТППэпБбШп-Z 5х2х0,5:

кабеля ТППэпБбШп-Z 5х2х0,5 предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.

Спецификация кабеля ТППэпБбШп-Z 5х2х0,5:

Для прокладки в грунтах всех категорий (кроме механизированной - в скальных грунтах), не подверженных мерзлотным деформациям.
Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием.
При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается. Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0.049 – 0.098 МПа (0.5 – 1.0 кгс/см2).
Исполнение по климату УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также исполнение по климату Т.
Диапазон штатных температур функционирования – 50 0С до + 50 0С.
Относительный показатель содержания влаги в воздухе при нагреве до +35 0С: 98%
Прокладка и монтаж кабелей производится при нагреве воздуха: от минус 10 до плюс 50 0С.
Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Допустимый радиус изгибанияния кабельных изделий: не менее 12 диаметров по броне
нормированная (строительная) длина продукции в зависимости от номинального числа пар:
- 5-20 - 500 м
- 30-50 - 400 м
- 100 - 300 м
Срок эксплуатации кабеля ТППэпБбШп-Z 5х2х0,5 не меньше 20 лет, если соблюдаются эксплуатационные условия, а также требованию по перевозке и сохранению.
