Кабели ТПВБГ 10х2х0,4-200

Обозначение маркировки кабеля ТПВБГ 10х2х0,4-200:

Т - Телефонный
П - изоляционный слой - изготовлен из ПЭТ
В - внешний слой, материалом для которого послужил ПВХ пластикат
Б - бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования
Г - без защитной оболочки
10 - число пар
2 - жилы скручены в пары
0,4 - диаметр токопроводящей жилы
200 - расчетное напряжение, В

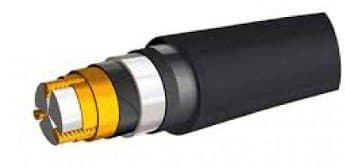

Строение кабеля ТПВБГ 10х2х0,4-200:

Проводник - изготовлен из мягкой медной проволоки
Изоляция - изоляционный полиэтилен высокого давления (ПВД)
поясной изоляционный слой - ПЭТФ пленка и/или мешочная бумага
Экран - алюмополиэтиленовая лента с проложенной под ней медной луженой проволокой
Оболочка - ПВХ пластикат
Подушка битум, крепированная кабельная бумага, битум, крепированная кабельная бумага, битум
Броня стальные или стальные оцинкованные ленты

Сфера использования кабеля ТПВБГ 10х2х0,4-200:

эксплуатация в местных первичных сетях телефонной связи с номинальным напряжением дистанционного питания до 225 В и 145 В переменного тока частотой 50 Гц или напряжением до 315 В и 200 В постоянного тока соответственно.

Условия эксплуатации и монтажа кабеля ТПВБГ 10х2х0,4-200:
рабочая температура - от -40 до +60 °С;
наименьший период эксплуатации в нормальных условиях эксплуатации - 20 лет;
преимущественные области применения - прокладка внутри помещений, в сухих тоннелях;
температура прокладывания - не ниже -10 °С;
величина монтажных изгибов - не менее 12 диаметров по оболочке.

Электрические характеристики кабеля ТПВБГ 10х2х0,4-200:
электрическое сопротивление токопроводящих жил на 1 км длины при нагреве 20 °С, Ом:
диаметром 0,40 мм - 139±9;
диаметром 0,50 мм - 90±5,9;
диаметром 0,64 мм - 55±3;
электрическое сопротивление изоляции на 1 км длины при нагреве 20 °С, МОм:
не менее - 8000;
рабочая емкость, нФ на 1 км длины: 45±5.
